主要技術參數

反應流路材質：

反應管：石英

法蘭和動態攪拌換熱軸：可選316L不銹鋼、鈦材、哈氏合金等

密封元件：FKM、PTFE

光源形式：LED條形光源，放射式分布，外接水冷

光強范圍：150-600mW/cm2

控溫形式和恒溫范圍：內置高低溫一體液冷循環控溫，5℃至95℃

冷卻方式：水冷

設計壓力：常壓

設計特點

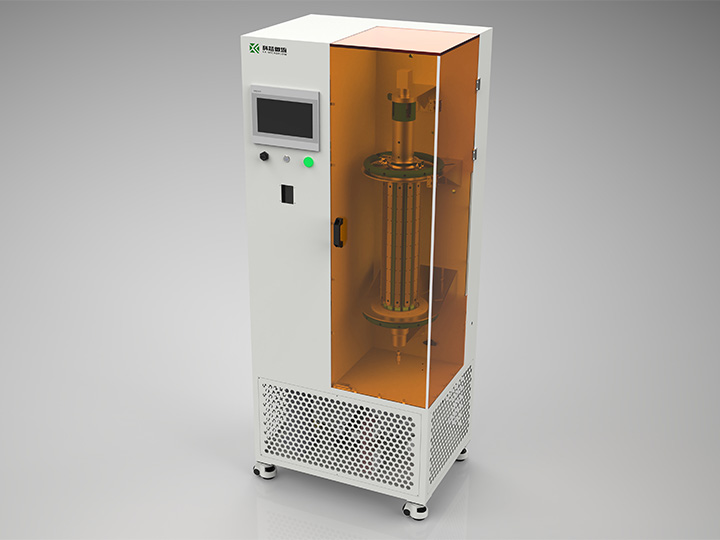

科芯微流S2動態微氣泡中試級光催化連續流反應器是在S1的基礎上進行放大生產，可在微正壓下進行產業化生產。S2反應器由一個釜類容器，攪拌軸及內部多個燈源組成，每個燈源外放射形安裝有12個高功率條形LED光源，保證了反應所需的光照強度。在整體反應管下方裝有微氣泡發生器，并通過支路均勻的通向反應器內部，氣液兩相反應原料從下方進料，在微氣泡發生器的作用下產生大量微米級氣泡，倍增了氣液兩相的反應界面。在反應器內，設計有一根合金材質的動態旋切軸，能夠產生旋切流場增強氣液兩相界面的傳質，還能夠使得微氣泡存續時間延長。反應器外部設有夾套式換熱層，為反應器進一步提升了換熱性能，從而能夠?qū)崿F(xiàn)反應體系的有效恒溫控制，抵消光源的熱效應。

S2反應器尤其適合常壓/微正壓下進行大流量、大氣液比的光反應中試實驗，此外由于反應器通徑大，且具有動態混合能力，對流體內的固體雜質有更好的兼容性，且反應器的壓降幾乎可忽略，可采用成本更低的隔膜泵、齒輪泵等計量泵，從而在產業化生產中提供更高的設備費效比。

應用場景

適合于精細化工、原料藥、醫藥中間體等企業進行光催化常壓氣液兩相反應工藝的產業化放大和精細化學品生產。
