主要技術參數

反應器材質

反應管：石英

法蘭和動態攪拌換熱軸：可選316L不銹鋼、鈦材、哈氏合金等

密封元件：FKM、PTFE

光源形式和光強范圍：LED條形光源，放射式分布，外接水冷，150-600mW/cm²

控溫形式和恒溫范圍：內置高低溫一體液冷循環控溫，5℃至95℃

設計壓力：常壓

設備參考尺寸：核心反應器寬*高*深(毫米)=200*200*570mm

設計特點

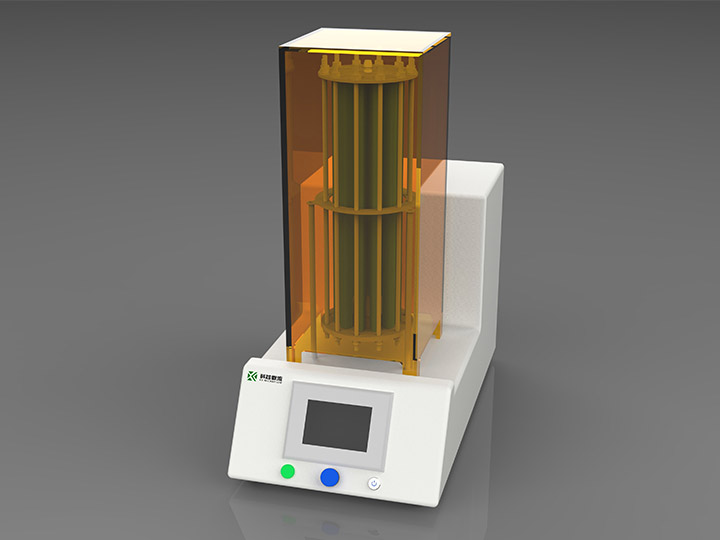

科芯微流S1動態微氣泡中試級連續流光催化反應器是針對常壓下氣液兩相光催化連續流合成需求，研制的一款極具創新性的反應裝備。S1反應器主體為一根豎直安裝的石英管，其外放射形安裝有12個高功率條形LED光源，保證了反應所需的光照強度。反應管下方裝有微氣泡發生器，氣液兩相反應原料從下方進料，在微氣泡發生器的作用下產生大量微米級氣泡，倍增了氣液兩相的反應界面。在石英管內，設計有一根合金材質的動態旋切換熱一體軸，不僅能夠產生旋切流場增強氣液兩相界面的傳質，還能夠使得微氣泡存續時間延長。軸內部為空心設計，通有外接換熱介質，軸的動態旋轉特性也進一步提升了換熱性能，從而能夠實現反應體系的有效恒溫控制，抵消光源的熱效應。

S1反應器尤其適合常壓下進行大流量、大氣液比的光反應中試實驗，此外由于反應器通徑大，且具有動態混合能力，對流體內的固體雜質有更好的兼容性，且反應器的壓降幾乎可忽略，可采用成本更低的隔膜泵、齒輪泵等計量泵，從而在中試實驗中提供更高的設備費效比。

應用范圍

適合于精細化工、原料藥、醫藥中間體等企業進行光催化常壓氣液兩相反應工藝的中試放大和精細化學品生產。
