主要技術參數

材質：不銹鋼316L、哈氏合金C-276、鈦合金TA2、鋯合金705、蒙乃爾合金400等

反應器換熱設計溫度：-40℃至+220℃

預冷/熱器設計溫度：-15℃至+150℃

設計壓力：3MPa/10MPa

參考通量

液體通量：20-80t/a

生產能力：3-15t/a

設備參考尺寸：寬1450*高1100*深560(毫米)

設計特點

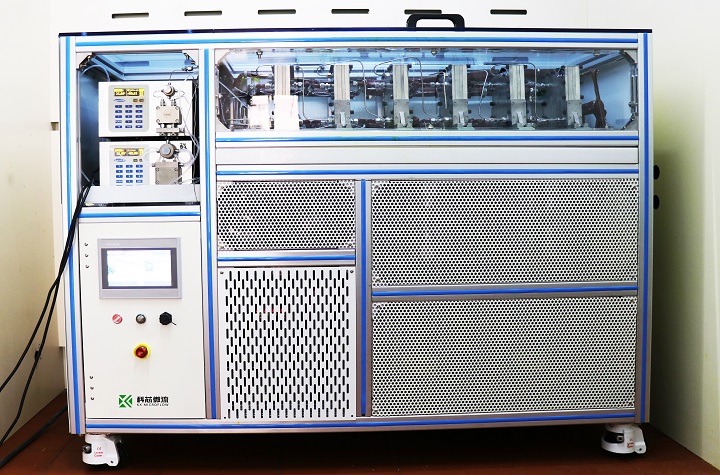

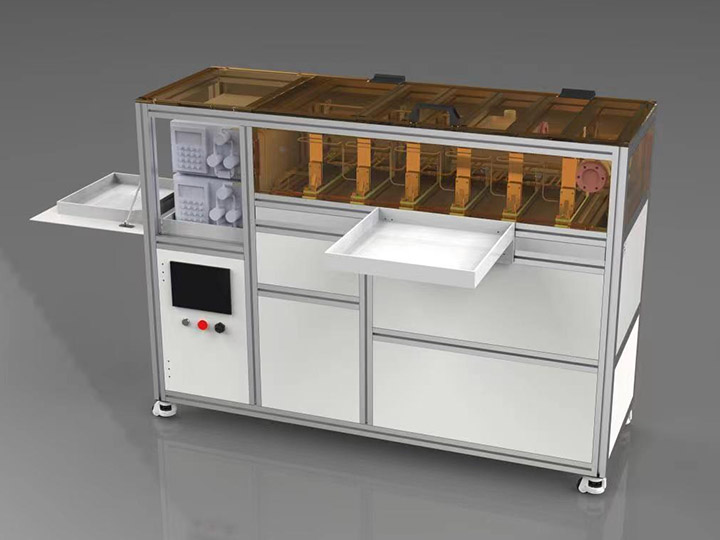

K2級全集成小試微反應器是科芯微流首創的全集成式微反應系統的代表產品。憑借著對微反應技術全棧自主研發的技術優勢，該反應器業內首創性的將微反應單元、進料系統、雙路進料預冷/熱系統、雙溫區高低溫一體循環系統和觸摸屏自控系統集成在不到1.5m寬的機身內，從而讓科研人員擺脫了微反應器外接各種配套設備的束縛，真正實現了微反應設備的插電即用。

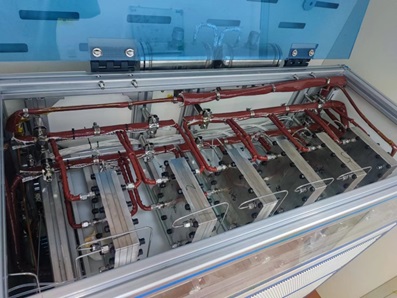

K2級全集成反應器整機標配有6片K2板式微反應單元，其中第1-2片反應單元為1號溫區，3-6片反應器為2號溫區，兩個反應溫區可獨立設定循環導熱油的溫度，特別適合開展兩步反應和對強放熱反應進行更精準的反應過程控制。

此外，為了排除不同環境溫度下進料溫度的不同對反應的影響，以及針對某些需要對反應物進行預熱或預冷的反應，本設備還集成了2套彼此獨立的原料預熱(冷)系統，能夠?qū)⒑懔鞅幂敵龅姆磻?yīng)介質在進入板式微反應單元之前進行預熱或預冷到設定溫度，提高了實驗的準確性和靈活性。

整機的電控系統的軟硬件均為科芯微流自主設計研發，研究人員可在觸摸屏上對設備的所有參數進行設定和調整，包括進料速率、預熱溫度、反應溫度等，并預留有擴展能力，能夠選裝超壓報警、氣體定量進料、自動背壓調節等功能。觸摸屏還支持鏡像擴展功能，可通過控制電纜連接外接觸屏對反應器進行遠程操控。

應用范圍

K2全集成小試級微反應器是業內首創的將微反應全功能集于一體的設備，方便置于標準落地式通風櫥內使用，特別適用于高校、研究院所和企業研發實驗室開展微反應小試工藝研發，以及開展公斤級的連續流微反應合成。K2全集成微反應器使用時，無需外接輔助設備即可完成微反應實驗，大大節約了實驗室空間，提高了實驗效率。
